products

WL-172B Nhựa Epoxy Ester trong nước một thành phần cho sơn lót và sơn phủ màu đỏ oxit, tiết kiệm chi phí

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: WeiLi Resin®
Chứng nhận: ISO9001
Số mô hình: WL-172B
Số lượng đặt hàng tối thiểu: 5000kg
Giá bán: Negotiable
Thời gian giao hàng: 14 ngày làm việc
Khả năng cung cấp: 500 tấn / tháng
Thông tin chi tiết
Vẻ bề ngoài: Chất lỏng nhớt màu nâu Chất không bay hơi ( %): 74 ± 2.0
Độ nhớt (25 ℃ , mPa.s): ≤200 Tên: Nhựa Polyester gốc nước
Điểm nổi bật:

nhựa epoxy hòa tan trong nước

,

nhựa epoxy trong nước

,

Nhựa epoxy Ester trong nước một thành phần


Mô tả sản phẩm

Nhựa Epoxy Ester trong nước cho sơn lót và sơn phủ màu đỏ oxit

Các tấm thép nhẹ được phủ một lớp nhựa epoxy ester hòa tan trong nước WL-172B và hiệu suất của chúng được đánh giá bằng cách giám sát độ bám dính, độ bền kéo, độ xước, độ uốn cong và độ bền va đập.Các đặc tính chống ăn mòn của các lớp phủ được đánh giá bằng phương pháp phun muối, quang phổ trở kháng điện hóa.Quan sát thấy rằng este epoxy này có đặc tính cơ học và chống ăn mòn tốt hơn so với phần còn lại của polyme tan trong nước.

Sơn lót oxit đỏ và sơn phủ bên ngoài làm từ nhựa epoxy este hòa tan trong nước WL-172B có công thức ngăn ngừa rỉ sét hiệu suất cao, một thành phần, khô nhanh, được pha chế để sử dụng trên bề mặt kim loại đen.Nó cung cấp khả năng chống ăn mòn cho cả bề mặt thép nội thất và ngoại thất.nền kim loại đen như thép kết cấu, lan can, thiết bị và máy móc.Nó được pha chế để cung cấp khả năng chống gỉ và chống ăn mòn lâu dài trên nhiều loại bề mặt kim loại bên trong và bên ngoài và có thể được phủ lên trên bằng các lớp hoàn thiện gốc nước hoặc gốc alkyd / dầu.Loại kem lót này mang lại độ che phủ tuyệt vời, dàn trải đều, chống chảy xệ, chống mài mòn và mang lại độ bền vượt trội.





Tính chất của sản phẩm:

  • Quá trình tự nhũ hóa, không có chất nhũ hóa, khả năng chống nước và chống ăn mòn tuyệt vời;
  • Sản phẩm này có thể được oxy hóa và liên kết ngang để tạo màng, có thể thay thế nhựa alkyd và epoxy ester dựa trên dung môi truyền thống;
  • Quy trình làm sơn tương tự như sơn truyền thống gốc dung môi, nhựa thông có thể được xay nhỏ;
  • Độ ổn định cơ học và độ ổn định lưu trữ tốt.





Thành phần nhựa:

Nhựa trong nước, cosolvent, chất trung hòa



Dữ liệu điển hình:

Mục WL-172B Phương pháp kiểm tra
Vẻ bề ngoài Chất lỏng nhớt màu nâu Quan sát trực quan
Chất không bay hơi ( %) 74 ± 2.0

GB / T1725-2007

(30 phút @ 120 ℃)

Độ nhớt (25 ℃, mPa.s) ≤200

GB / T 21059-2007

Máy đo độ nhớt quay NDJ-79

Pha loãng với PM theo tỷ lệ 1: 1, sau đó thử





Đề xuấtWL-172B nhựa epoxy ester trong nước hiệu suất cao



WL-172BSơn lót màu đỏ oxit sắt

Công thức tham khảo:



1 WL-172B
2 N, N-DMEA
3 Nước khử ion
4 Tác nhân phân tán
5 Defoamer
6 Attapulgite
7 Sắt oxit đỏ
số 8 Kẽm sunfat
9 Bari sulfat kết tủa
10 Nước khử ion
11 WL-172B
12 N, N-DMEA
13 Khô hơn
14 Natri nitrit
15 Nước khử ion
16 Chất làm ướt bề mặt
17 Chất làm đặc


Dữ liệu Hiệu suất:



Không. Mục kiểm tra Dữ liệu thử nghiệm Tiêu chuẩn kiểm tra
1 Hình thức sơn ban đầu Không vón cục, đảo đều Quan sát trực quan
2 Màu phim sơn Sắt màu đỏ Quan sát trực quan
3 Độ nhớt sơn gốc (25 ℃) Ku 80-90 GB / T9269-2009
4 độ pH 8-9 GB8325-1987
5 Độ mịn μm < 35 GB / T6753.1-2007
6 % Nội dung Vật chất Không bay hơi 48 GB / T1725-2007
7 Thời gian khô bề mặt ≤20 phút GB1728-79
số 8 Thời gian khô cứng ≤5 giờ GB1728-79
9 Bóng 10 GB / T9754-2007
10 Độ cứng (Phương pháp bút chì) HB GB / T6739-1996
11 Uyển chuyển 1mm GB / T6742-2007
12 Chống va đập kg.cm 50 GB / T1732-1993
13 Độ cứng con lắc kép 0,58 GB / T1730-2007
14 Độ kết dính (Phương pháp cắt ngang) Nâng cấp GB / T9286-1998
15 Ổn định lưu trữ 50 ℃ * 4 tuần, không phân lớp, không lắng cặn ————


tôi

ron Oxit Red Primer Khả năng chống nước ban đầu

Chất nền: sắt tây

Độ dày màng: 23 ± 3μm



Thời gian Dữ liệu thử nghiệm thấm nước
Làm khô không khí 24 giờ 48 giờ không có bất thường
Làm khô không khí 72 giờ 96 giờ không có bất thường
Sấy khô 168 giờ 168 giờ không có bất thường




Đặc tính chống ăn mòn Iron Oxide Red Primer

Chất nền: tấm thép cacbon

Độ dày màng: 45 ± 5μm



Mục Dữ liệu thử nghiệm
Khả năng chống sương muối 72 giờ không có bất thường
Khả năng chống nước mặn 120 giờ không có bất thường

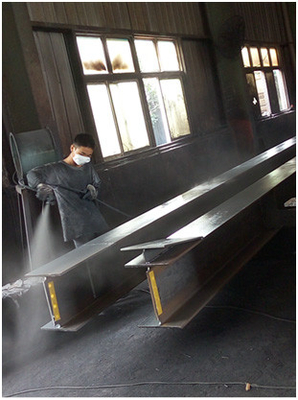

WL-172B Nhựa Epoxy Ester trong nước một thành phần cho sơn lót và sơn phủ màu đỏ oxit, tiết kiệm chi phí 0

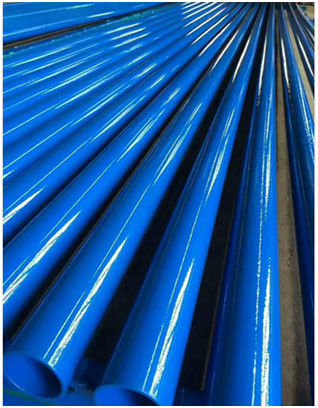

WL-172B Nhựa Epoxy Ester trong nước một thành phần cho sơn lót và sơn phủ màu đỏ oxit, tiết kiệm chi phí 1

WL-172B Nhựa Epoxy Ester trong nước một thành phần cho sơn lót và sơn phủ màu đỏ oxit, tiết kiệm chi phí 2

WL-172B Nhựa Epoxy Ester trong nước một thành phần cho sơn lót và sơn phủ màu đỏ oxit, tiết kiệm chi phí 3

WL-172B Nhựa Epoxy Ester trong nước một thành phần cho sơn lót và sơn phủ màu đỏ oxit, tiết kiệm chi phí 4



WL-172B Iron Oxide Red Primer

Công thức tham khảo:



1 WL-172B
2 N, N-DMEA
3 Nước khử ion
4 Tác nhân phân tán
5 Defoamer
6 Attapulgite
7 Titanium Dioxide
số 8 Muội than
9 Bari sulfat kết tủa
10 Nước khử ion
11 WL-172B
12 N, N-DMEA
13 Khô hơn
14 Nước khử ion
15 Chất làm ướt bề mặt
16 Chất làm đặc




Dữ liệu Hiệu suất:



Không. Mục kiểm tra Dữ liệu thử nghiệm Tiêu chuẩn kiểm tra
1 Hình thức sơn ban đầu Không vón cục, khuấy đều Quan sát trực quan
2 Màu phim sơn xám Quan sát trực quan
3 Độ nhớt sơn gốc (25 ℃) Ku 80-90 GB / T9269-2009
4 độ pH 8-9 GB8325-1987
5 Độ mịn μm < 30 GB / T6753.1-2007
6 % Nội dung Vật chất Không bay hơi 48 GB / T1725-2007
7 Thời gian khô bề mặt ≤3 phút GB1728-79
số 8 Thời gian khô cứng ≤16 giờ GB1728-79
9 Bóng 90-92 GB / T9754-2007
10 Độ cứng (phương pháp bút chì) HB GB / T6739-1996
11 Uyển chuyển 1mm GB / T6742-2007
12 Chống va đập kg.cm 50 GB / T1732-1993
13 Độ cứng con lắc kép 0,4 GB / T1730-2007
14 Độ kết dính (Phương pháp cắt ngang) Nâng cấp GB / T9286-1998


Lớp phủ màu xám bóng cao Tăng độ cứng

Chất nền: ô kính

Độ dày màng: 23 ± 3μm

Nhiệt độ môi trường: 25 ± 5 ℃

Độ ẩm môi trường: 50 ± 2%



Độ cứng con lắc kép (ô kính)
Thời gian Khô 0,52% Khô hơn 0,85%
24 giờ 0,19 0,22
48 giờ 0,25 0,27
72 giờ 0,28 0,32
120 giờ 0,53 0,53


Lớp phủ màu xám bóng cao Khả năng chống nước ban đầu

Chất nền: sắt tây

Độ dày màng: 23 ± 3μm



Thời gian Đổ nước trước khi điều chỉnh Nước chảy ra sau khi điều chỉnh
Làm khô không khí 24 giờ 24 giờ không có bất thường 48 giờ không có bất thường
Làm khô không khí 72 giờ 44 giờ không có bất thường 56 giờ không có bất thường
Sấy khô 168 giờ 96 giờ không có bất thường 144 giờ không có bất thường




Chi tiết liên lạc
tessa@xmcontinent.com

Số điện thoại : +8619906019236

WhatsApp : +8619906019236
