| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | WeiLi Resin® |
| Chứng nhận: | ISO9001 |
| Số mô hình: | SE6673 |
| Số lượng đặt hàng tối thiểu: | 5000kg |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | 200kg / trống |
| Thời gian giao hàng: | 14 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 500T / THÁNG |
| Xuất hiện: | Thông thoáng | Màu Fe-Co: | 1 |
|---|---|---|---|
| Độ nhớt Pa.s / 25 ℃: | 3-6 | % Không bay hơi: | 65 ± 2 |
| Giá trị axit mgKOH / g: | 5-10 | Giá trị hydroxyl: | 100 |
| Dung môi: | BAC / XY | ||
| Điểm nổi bật: | Nhựa Acrylic Hydroxyl gốc dung môi trong,Nhựa Acrylic Hydroxyl trong suốt,Sơn hoàn thiện ô tô 2k |
||
Sơn hoàn thiện ô tô 2k Hydroxyl Acrylic dựa trên dung môi
SE6673 Nhựa acrylic hydroxyl
Giơi thiệu sản phẩm
SE6673 là một loại nhựa acrylic chức năng hydroxyl dầu được thiết kế cho sơn lót và hoàn thiện hai thành phần hiệu suất cao, thường được sử dụng trong hệ thống sửa chữa ô tô 2K gốc dung môi và ứng dụng công nghiệp nói chung và thiết bị gia dụng.
Đặc trưng
Độ bóng cao, độ đầy đặn và độ bóng cao;Chống chịu thời tiết tuyệt vời;Kháng hóa chất tuyệt vời;Phun một lần ABS
Các ứng dụng
Sơn hoàn thiện ô tô, sơn nền kim loại, sơn phủ trong suốt và có sắc tố, sơn phủ polyurethane, sơn màu

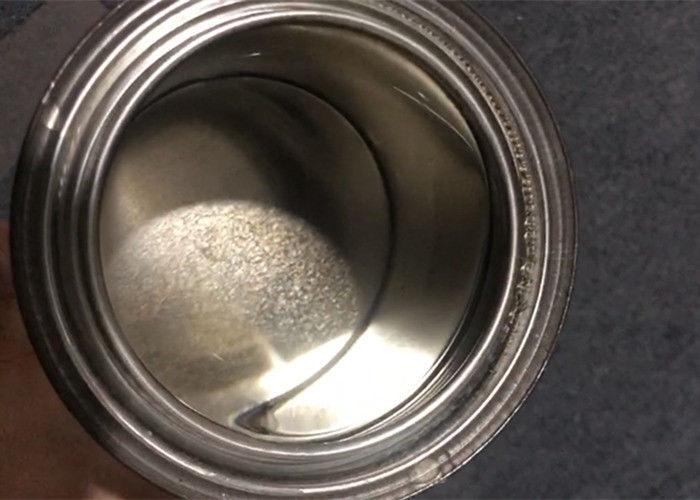

Tính chất
| Thành phần | Xuất hiện |
Fe-Co Màu sắc |
Độ nhớt Pa.s / 25 ℃ |
Không bay hơi % |
Giá trị axit mgKOH / g |
Dung môi | Giá trị hydroxyl |
| Chất đồng trùng hợp este acrylic | Thông thoáng | ＜ 1 | 3-6 | 65 ± 2 | 5-10 | BAC / XYL | 100 |
Khả năng tương thích và khả năng hòa tan
| XYL | + | BCS | + |
| TYL | + | CAC | + |
| BAC | + | CYC | + |
Nhận xét: + hiển thị hòa tan trong / tương thích trong
Công thức tham khảo
| Hai thành phần (Sơn có độ sáng cao) | Chất pha loãng | ||
| (Một thành phần) | |||
| SE6673 | 80 | XYL | 40 |
| BBG3777 | 0,2 | TOL | 5 |
| BBG306 | 0,3 | BAC | 25 |
| BBG052 | 0,1 | CAC | 15 |
| PMA | 8.0 | PMA | 15 |
| 10% sn | 0,4 | ||
| BAC / XYL | 11.0 | ||
| (Thành phần B) Bayer N3390 | |||
Tỉ lệ
Thành phần A: Thành phần B: chất pha loãng = 100: 15: 80 ~ 100
Các điều kiện thực hiện
▲ Điều kiện nướng:
(1) 65 ℃ x 60 phút, đặt 24 giờ để kiểm tra
(2) Làm khô bằng không khí
▲ Chất nền: Thiếc tấm cát
Kiểm tra chỉ số kỹ thuật
| Mục kiểm tra | Phương pháp kiểm tra | Tiêu chuẩn tham chiếu | Tiêu chuẩn kiểm tra |
Kết quả kiểm tra (giá trị tham khảo) |
| Làm khô bề mặt | Phương pháp thổi bông gòn | ------ | Không dính bông gòn | 32 phút (25μm) |
| Khô cứng | Phương pháp nhấn ngón tay | ------ | Không có dấu tay | 24h (25μm) |
| Độ cứng 8h | Vết xước bút chì | GB / T6739-96 | ----- | ＜ HB |
| Độ cứng 24h | Vết xước bút chì | GB / T6739-96 | ----- | HB |
| Bóng | 60 độ | GB / T9754-88 | ≥90 | 112 |
| Độ cứng | Vết xước bút chì | GB / T6739-96 | ≥2H | 2H |
| Sự va chạm | Phương pháp tác động | GB / T1732-93 | ≥30Kg.cm | 50cm (25μm) |
| Uyển chuyển | Phương pháp uốn | GB / T1731-93 | ≤2mm | 1mm |
| Kết dính | Phương pháp cắt ngang | GB / T9286-98 | 100% | 100% |
| Viên mãn | Phương pháp trực quan | ----- | Đầy đủ tuyệt vời, độ sáng tốt | Thông minh |
| San lấp mặt bằng tài sản | Phương pháp trực quan | ----- | Phẳng và mịn, không có lỗ co ngót | Đủ điều kiện |
| Chống lão hóa | Máy QUV | ----- |
500h không đổi màu, không rơi ra, tỷ lệ mất độ bóng ≤1% |
Đủ điều kiện |
| Kháng axit | Phương pháp ngâm | GB / T9274-88 | H2SO4 10% 72h không sủi bọt, không xẹp, không đổi màu | Đủ điều kiện |
| Kháng kiềm | Phương pháp ngâm | GB / T9274-88 | NaOH 5% 48h không sủi bọt, không rơi ra, không đổi màu | Đủ điều kiện |
Bảo quản an toàn và thời hạn sử dụng
1. Bảo quản nơi thoáng mát và thông gió, tránh xa nguồn nhiệt và lửa, đậy kín thùng chứa.
2. Kể từ ngày sản xuất, thời hạn sử dụng là 12 tháng.
Quy cách đóng gói
200kg / thùng (thùng kim loại mới)
Sự an toàn
Sản phẩm này có chứa dung môi, phải làm quy trình bảo vệ, xử lý cẩn thận, tránh tiếp xúc với da và mắt, để biết thêm chi tiết, vui lòng tham khảo MSDS của sản phẩm này.
